Otwór w ścianie

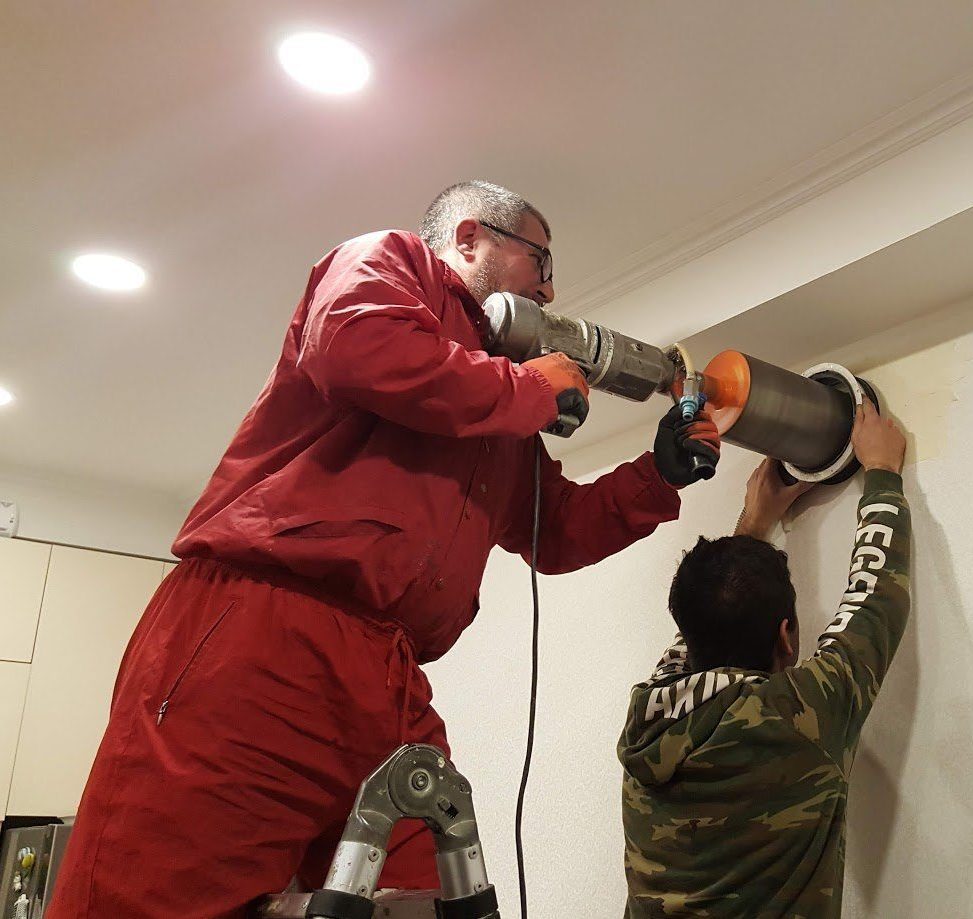

System montuje się w otworze o odpowiedniej średnicy, w górnej części ściany przylegającej do ulicy, co najmniej 100–150 mm od sufitu lub ściany prostopadłej. Otwór wykonujemy metodą wiercenia diamentowego.
Montaż
Instalacja bez remontu i kanałów
Rekuperator osadzamy w otworze wykonanym metodą wiercenia diamentowego w górnej części ściany zewnętrznej. Cały moduł operacyjny chowa się w ścianie — widoczne pozostają tylko kratki: jedna w pomieszczeniu, druga na elewacji.
01 · Krok po kroku
Trzy kroki instalacji
Montaż urządzenia serii domowej trwa średnio 2–3 godziny i nie wymaga przerywania codziennego życia w domu.
Osadzenie modułu
Otwór przelotowy powinien mieć nachylenie 3–5 stopni w kierunku ulicy. Moduł roboczy — o długości odpowiadającej grubości ściany — wsuwamy w otwór i uszczelniamy pianką montażową.
Uruchomienie
Przed włączeniem systemu otwieramy wlot powietrza, a po użyciu zamykamy go, jeśli nie chcemy korzystać z trybu pasywnego. Rekuperator jest gotowy do pracy.
02 · Parametry otworu
Wymiary, które trzeba znać
| Model | Średnica otworu |
|---|---|
| PRANA 150 | 162 mm |
| PRANA 200G | 220 mm |
| PRANA 200C | 220 mm |
- Nachylenie 3–5°Otwór przelotowy wykonujemy ze spadkiem w kierunku zewnętrznym, żeby skropliny odpływały na zewnątrz.
- Długość modułu = grubość ścianyUrządzenie dostosowujemy do ściany o dowolnej grubości — wystarczy podać wymiar przy zamówieniu.
- Minimum 5 mm poza lico ścianyWylot na zewnątrz musi wystawać poza ścianę, aby system działał prawidłowo.
- Prace przygotowawczeOtwór pod przełącznik oraz poprowadzenie przewodów między urządzeniem, przełącznikiem i źródłem zasilania.
03 · Podłączenie elektryczne
Zasilanie i sterowanie

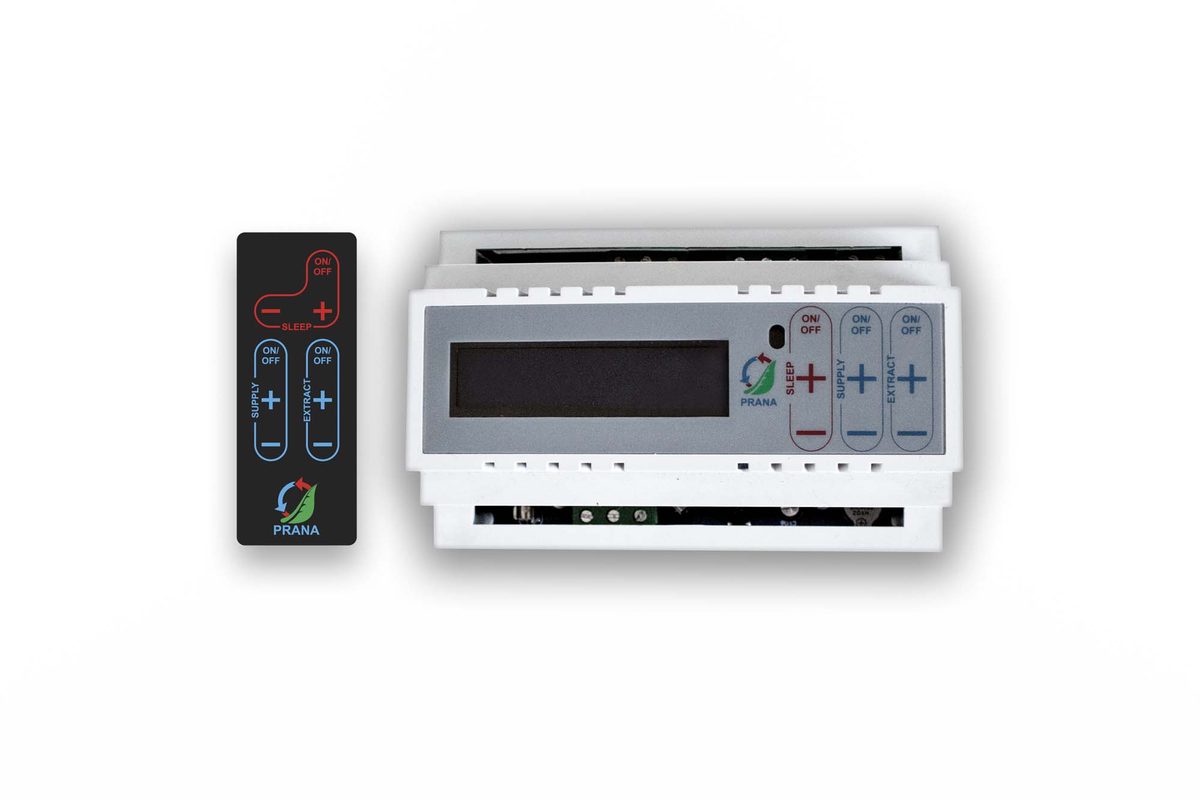

Rekuperatory podłącza się do sieci stacjonarnej 230 V o częstotliwości 50 Hz. Urządzeniem steruje się pilotem zdalnego sterowania.
- Przekrój przewodów min. 0,75 mm²Dotyczy wszystkich przewodów łączących wykorzystanych w instalacji.
- Kabel dwużyłowy do zaciskówJeśli w komplecie jest przełącznik rezystora, podłącza się go do sieci zasilania szeregowo.
- Kontrola po uruchomieniuPo włączeniu wentylatorów sprawdzamy wizualnie podłączenie i działanie wszystkich opcji.
Prace elektromontażowe powinny wykonywać wyłącznie osoby z odpowiednimi uprawnieniami.
Zgodność z dyrektywami
Po uruchomieniu urządzenie odpowiada wymaganiom:
- Dyrektywa niskonapięciowa LVD 2014/35/UE
- Dyrektywa maszynowa 2006/42/CE
- Dyrektywa kompatybilności elektromagnetycznej EMC 2014/30/UE
04 · Seria przemysłowa
Parametry serii centralnej
Montaż jednostek 250 i 340S

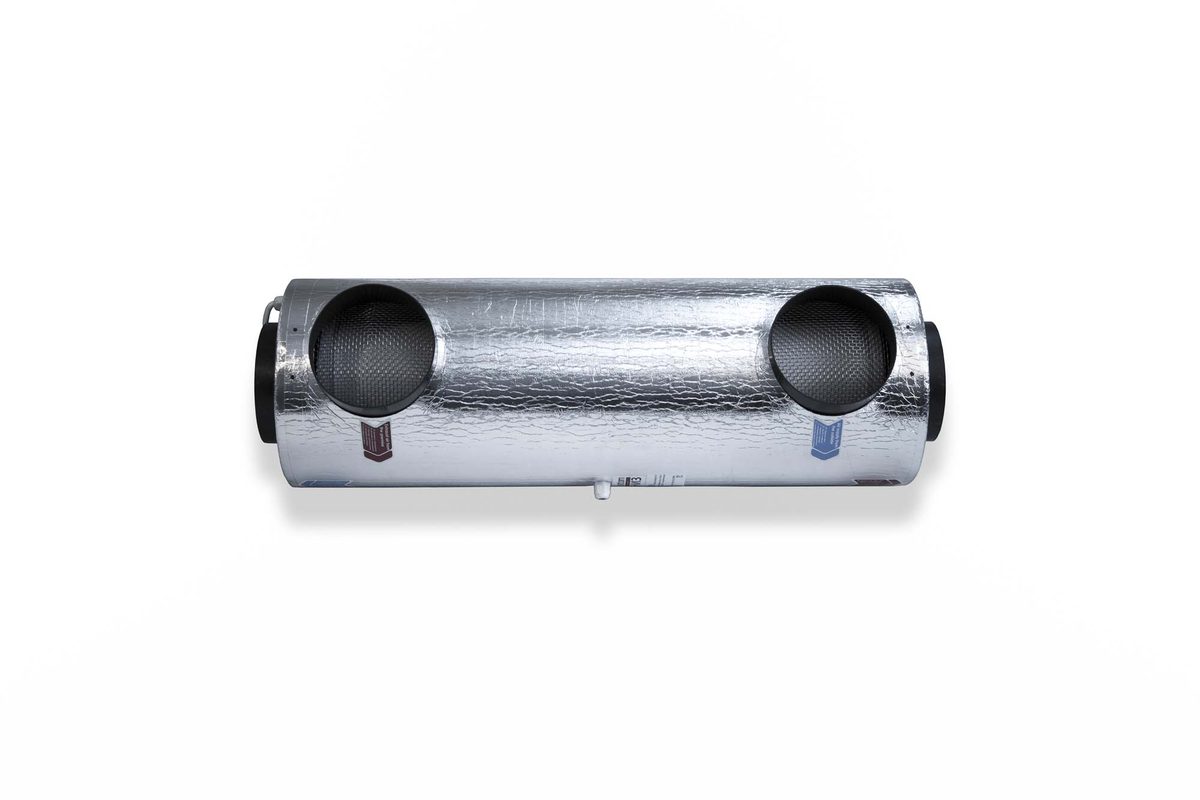

Moduły wentylacyjne PRANA-250 i PRANA-340S montuje się swobodnie w pomieszczeniu — na zaciskach, wspornikach lub stojakach (nie wchodzą w skład kompletu).
- Podłączenie kanałówPo zamocowaniu na powierzchni nośnej podłącza się kanały nawiewne i wywiewne zgodnie z projektem instalacji.
- Standardowe kanałyUrządzenie jest kompatybilne ze standardowymi kanałami wentylacyjnymi.
- Wariant ściennyJeśli moduł ma być osadzony w ścianie, otwór wykonuje się w jej górnej części, z nachyleniem 3–5 stopni na zewnątrz, a moduł uszczelnia pianką.
